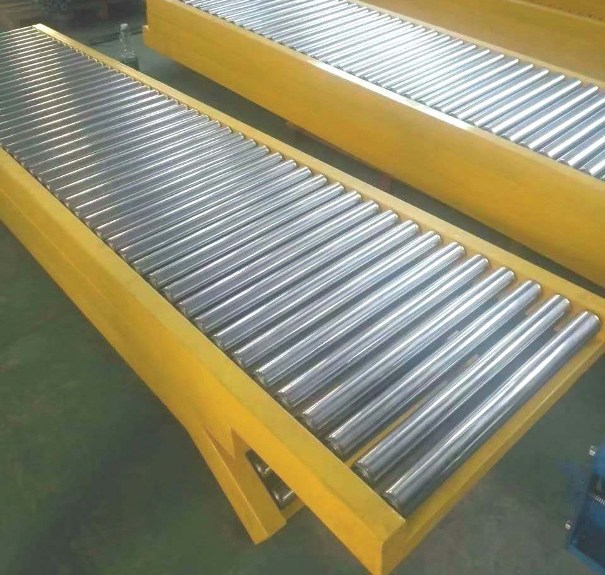

滾筒式輸送機屬于屬于輸送設備的一種，以無縫鋼管加以通軸加工而成，通常也稱為重型滾筒輸送機，這種加工方式而成的滾筒式輸送機，軸承一般外掛外置式，采用軸承座固定，一般用于車床加工的進出口上下料滑動，大型物件的托盤輸送，箱式物件輸送，常見于重型加工制造車間使用；

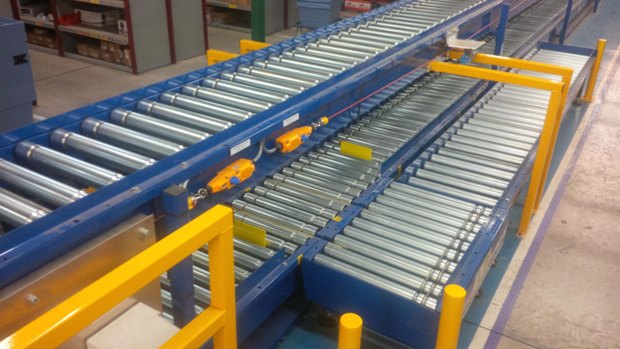

近年來在自動化流水線生產上使用大量的滾筒式輸送機組成的各種生產線和裝配流水線, 在使用過程中的優越性引起了自動化生產者廣泛的重視。經常有技術問詢；
滾筒式輸送機的特點：結構簡單，在實際運行中阻力小、電能動力消耗少, 與其他輸送設備相比較運行費用低；動力結構簡單, 故障率低, 性能運行可靠, 維修工作量少布置靈活。滾筒輸送機可以根據生產需要實現直線輸送、圓弧輸送、水平輸送、傾斜輸送，進行分支或合流等各種區段及輔助裝置組成開式的或封閉式的輸送線路既可組成平面線路, 也可以通過氣道和電動工具增加升降裝置組成立體線路在兩個輥?zhàn)又g, 可以安裝橫向取貨裝置、轉運裝置或限止裝置, 實現生產的要求。
兩臺銜接的

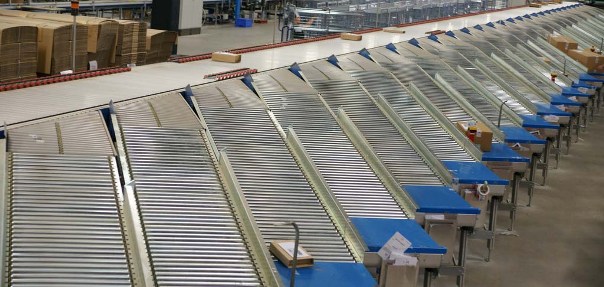

重型滾筒輸送機之間的尺寸小, 可以根據生產需要轉運小尺寸的物品在滾筒輸送機上的前進或停止, 也可以可以根據電子信號需要自由控制, 匯流組成各種形式的組裝線、裝配流水線線和倉儲輸送線。在滾筒輸送機上運行的物品相互間壓力可以控制, 保證貨物易碎品不致?lián)p壞可以由雙排或多排滾筒式輸送機并排組成大寬度的滾筒輸送機,未來滾筒輸送機適應機械加工技術的發展，標準化、系列化、通用化程度高, 易于拼裝組成不同生產線, 同時不需要特殊土建基礎, 系統改造容易。適宜于組成平面?zhèn)}庫和立體倉庫。允許輸送高溫物品被輸送物品的尺寸范圍大。
滾筒式輸送機應用范圍：滾筒式輸送機適用于輸送塊狀或者箱裝成件物品,非平底物品或不規則物品可以用托盤進行；隨著智能機器人的發展，滾筒輸送配合機器人可以同時完成金屬件焊接、金屬件裝配、包裝行業輸送、自動稱量、試驗或儲存等工藝程序,通過附加氣動或者電動裝置還可實現物品的升降、翻或轉向。因此, 滾筒輸送機在現代化流水線上起著重要的作用，
輥?zhàn)虞斔蜋C(jī)系列的主要技術參
數。
滾筒式輸送機輥?zhàn)油鈴?br />輸送機寬度,
根據需要可以選用非標準寬度, 或大于
的寬度
輥?zhàn)娱g距

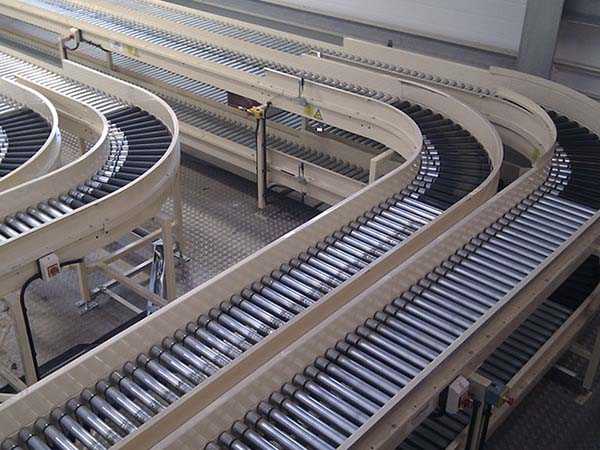

圓弧半徑人
。此圓弧段轉彎半徑系列一般符合單排或多排差式圓柱形輥?zhàn)拥霓D(zhuǎn)彎半徑。在輥?zhàn)娱L度一定時, 錐形輥的轉彎半徑是由錐形輥的小端外徑和輥?zhàn)拥腻F度決定的,輥?zhàn)渝F度值有,四種。
滾筒式輸送機與重型滾筒輸送機選型設計與計算原始材料
1、 滾筒成件物品的底面尺寸。
2、物品種類或每米長度上的重量。
3、輸送能力或速度范圍。
4、物品的形狀、易碎性、溫度等。
5、輸送機的作業情況？是在環境室內還是室外，有無粉塵、氣候潮濕情況等。
6、物品是否要求防腐、防表面摩擦，防振、絕緣等。
7、生產工藝是否要求物件實現翻轉，裝配，焊接，試驗，稱重，積放等。
8、滾筒輸送機的平面布置及立面高度。
① 確定滾筒輸送機有效輸送寬度
無動力輥?zhàn)虞斔蜋C(jī), 一般情況按圖計算
△
式中—滾筒式輸送機有效輸送寬度,—物件寬度,
△ —寬度裕量, 可取△ 一
如果物件底面硬而平, 或者使用托盤時, 允許有效輸送寬度小于物件的寬度驅動型輥?zhàn)虞斔蜋C(jī)驅動型輥?zhàn)虞斔蜋C(jī)的有效輸送寬度按式計算。圓弧段輥?zhàn)虞斔蜋C(jī)圓弧段輥?zhàn)虞斔蜋C(jī)的有效寬度按圖計算。確定輥?zhàn)娱g距物件在輥?zhàn)虞斔蜋C(jī)上的可輸送性的主要條件是硬而平的底面和
底面尺寸至少由兩個輥?zhàn)又С小Ｎ锛谳佔由系闹С星闆r。在確定輥?zhàn)娱g距時, 在一般情況下可按下式計算。選擇輥?zhàn)又睆捷佔又饕Q于物件對單個輥?zhàn)拥淖饔昧θf和單個輥?zhàn)幼陨淼某休d能力,生產中即必須滿足石各種規格輥?zhàn)拥某休d能力與輥?zhàn)有妮S直徑和長度有關,
可以從產品樣本上查取。而作用力萬與物件的質量、底面特性和承載輥?zhàn)訑?shù)有關。在計算出作用力后, 即可根據產品樣本選取相應的輥?zhàn)又睆健Ｗ饔昧θf按下述情況分別計算。選擇傾斜角度無動力滾筒輸送機靠物件自身重力的向下分力傾斜輸送時, 其傾斜角度一般為。一” , 當輸送大小不等的柔性包裝件時, 傾角應為“ “ 。驅動型直線重型滾筒輸送機, 輥?zhàn)影z后,
滾筒輸送機的結構設計方面,包括滾筒輸送機的輥?zhàn)颖旧斫Y(jié)構、輥?zhàn)拥膫鲃臃绞健L筒的安裝固定結構方式、轉彎彎曲輸送段的結構、實現物品積放的結構方式,以及類似回轉臺、轉載裝置、極限力矩聯軸器、傳感控制器等其它附件的結構設計

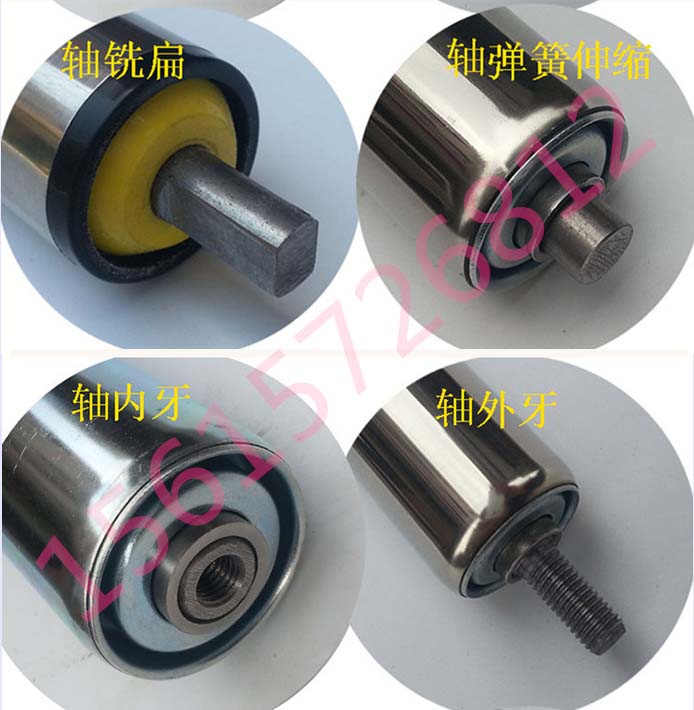

滾筒式輸送機的輥筒尺寸：滾筒安裝方式：兩端彈簧壓入式、兩端內牙軸式、兩端全扁榫式、兩端通軸銷孔式

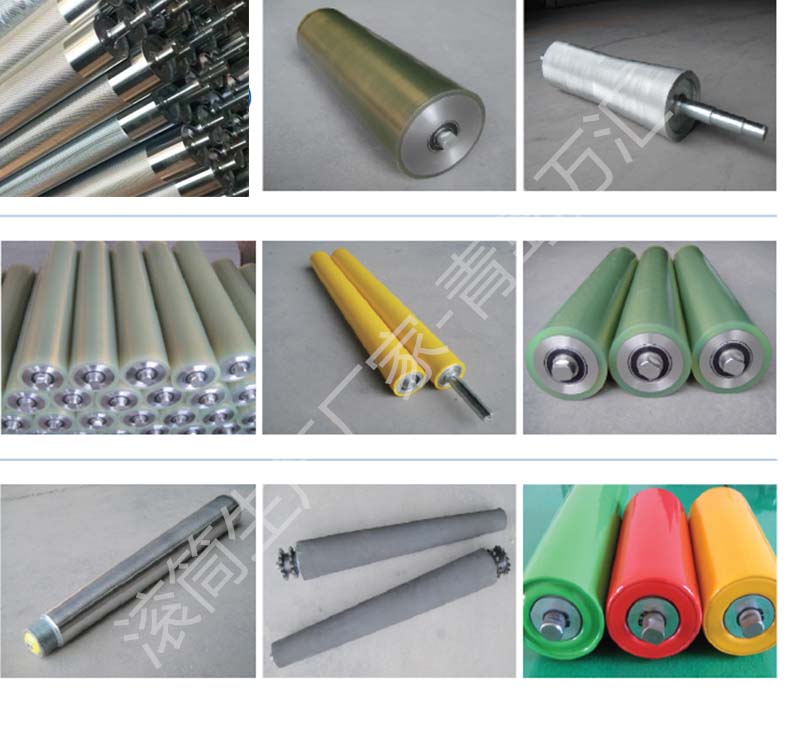

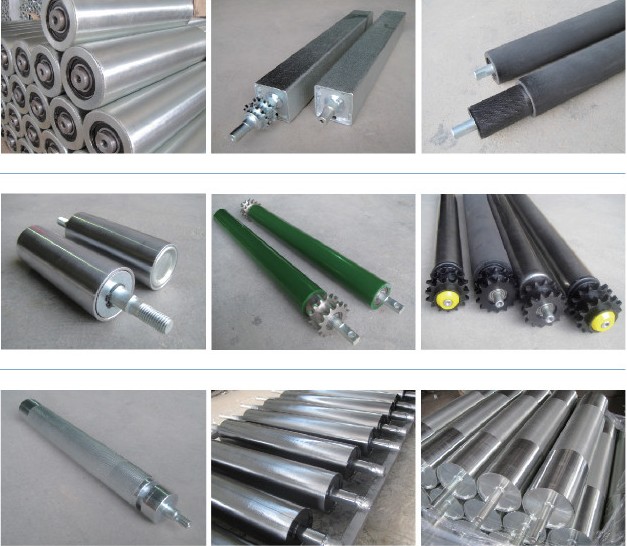

當前常規滾筒有鍍鋅，鍍珞、ABS，圓形直徑選擇有：25mm， 38mm， 50mm，57mm、60mm，76mm， 89mm，壁厚有1.5-4mm；重型滾筒有108mm，159mm，219mm,273mm的大直徑滾筒,壁厚4-10mm。
圖列：
滾筒式輸送機允許向上傾斜輸送的最大傾角為“ 。
⑤ 速度選擇輥?zhàn)虞斔蜋C(jī)的輸送速度
是根據生產率和工藝要求確定的。重力式輥?zhàn)虞斔蜋C(jī)的速度不能大于, 否則物件在轉彎處會飛出輸送機, 有利的速度一。驅動型輥?zhàn)虞斔蜋C(jī)的最大速度不允許超過, 過高的速度產生噪聲和磨損, 鏈驅動輥?zhàn)虞斔蜋C(jī)的速度,
⑥ 牽引力計算
輥?zhàn)訉佔渔滘?qū)動型所謂輥?zhàn)訉佔渔滘?qū)動型系指每相鄰兩個輥?zhàn)右枣湱h(huán)相聯傳動圖, 這種結構形式適合于運送重載物件及需要頻繁停機、啟動和逆轉的場合。驅動裝置一般布置在輸送機全長的中間位置, 使鏈環受的張力較小, 末端驅動形式可用于長度較短的輸送機上。
